Protocole de Remorquage pour 4x4 Automatiques : Déconnexion du Cardan à la Bride du Différentiel (Étude du Ford Ranger Wildtrak 2.0 avec Transmission 10R80)

I. Introduction : L´Impératif de l´Isolation du Groupe Motopropulseur

 La récupération d´un véhicule 4x4 immobilisé en terrains complexes, tels que des bourbiers ou des pentes rocheuses, transcende la simple application de force de traction. Pour le propriétaire d´un véhicule moderne à transmission automatique (AT), surtout ceux conçus pour un double usage comme le Ford Ranger Wildtrak 2.0, le remorquage sans les précautions adéquates comporte un risque catastrophique pour le groupe motopropulseur.

1.1. Contexte : Pourquoi le Remorquage Hors Route n´est Pas une Procédure Standard

Il est fondamental de différencier les catégories de remorquage. Le remorquage d´urgence, défini par le fabricant, est généralement une procédure de courte portée et à basse vitesse. La récupération hors route ou le remorquage  sur longue distance exigent, cependant, un protocole distinct.

L´erreur conceptuelle la plus fréquente parmi les passionnés est de supposer que la position Neutre (N) sur la boîte de vitesses ou le boîtier de transfert offre une sécurité mécanique totale. Bien que cela puisse suffire à déplacer le véhicule sur quelques mètres, ce n´est pas un substitut à l´isolation mécanique. Les systèmes automatiques dépendent de la lubrification active, et toute rotation forcée de l´essieu moteur en l´absence de cette pression hydraulique doit être considérée comme une négligence. La seule façon de garantir l´intégrité de la transmission pendant un remorquage prolongé ou à vitesse est par la déconnexion physique de l´arbre de transmission.

1.2. Le Risque Caché : Transmissions Automatiques (AT) et la Tromperie de la Position Neutre

Contrairement aux transmissions manuelles, qui utilisent souvent la rotation des engrenages internes (lubrification par barbotage) pour déplacer l´huile et lubrifier les roulements, les AT modernes fonctionnent sous un contrôle strict de pression hydraulique. Cette pression est générée par une pompe à huile pour lubrifier les roulements, les bagues et refroidir les paquets d´embrayage.

La thèse centrale de tout protocole de remorquage est que la rotation forcée de l´arbre de sortie de la transmission (connecté au cardan) lorsque le moteur est éteint provoque une usure immédiate et grave. Les éléments internes, tournant à vitesse de route sans le film protecteur et réfrigérant du fluide sous pression, subissent une surchauffe et un frottement métallique. Par conséquent, le expérimenté cherchera toujours à isoler complètement la source du mouvement rotationnel (l´essieu moteur) du corps de la transmission.

II. Fondements d´Ingénierie : Le Dilemme de la Lubrification dans la Transmission 10R80

 Le Ford Ranger Wildtrak 2.0 (version européenne) utilise la boîte automatique Ford 10R80, une unité sophistiquée à dix vitesses partagée avec de multiples plateformes Ford et GM. Comprendre la mécanique de la lubrification de cette unité est essentiel pour justifier le protocole de déconnexion.

2.1. Architecture de la 10R80 : Conception à Double Pompe

La transmission 10R80, comme beaucoup de boîtes modernes, repose sur un système de lubrification complexe qui comprend deux composants principaux :

La Pompe Principale (Mécanique) : Cette pompe, cruciale pour la lubrification et la gestion de la pression hydraulique qui applique les embrayages, est actionnée directement par le moteur, via l´arbre d´entrée (connecté au convertisseur de couple). Lorsque le moteur est éteint, cette pompe cesse de fonctionner, éliminant le débit haute pression nécessaire.

La Pompe Auxiliaire (Électrique) : La 10R80 est équipée d´une pompe électrique auxiliaire, stratégiquement située, souvent près du carter ou à l´arrière du carter, selon la version. Ce composant existe pour maintenir la pression de fluide minimale pendant les fonctions d´économie de carburant, comme les systèmes "Start/Stop" au ralenti.

 L´analyse d´ingénierie démontre que la pompe auxiliaire n´est pas capable de soutenir la transmission pendant le remorquage. Sa conception est orientée vers un faible débit et une basse pression, suffisants uniquement pour maintenir les embrayages prêts pour le réengagement après un bref arrêt du moteur. Elle n´est ni dimensionnée ni conçue pour fournir le refroidissement ou le débit volumétrique requis pour lubrifier adéquatement l´ensemble du train d´engrenages planétaires, des roulements de support et des bagues, qui tournent à des vitesses équivalentes à 80 km/h sur route. La dépendance à la pompe mécanique principale, inactive lorsque le moteur est éteint, valide de manière absolue la nécessité de la déconnexion physique du groupe motopropulseur.

2.2. Défaillance de la Lubrification Hydraulique : Analyse de la Surcharge Thermique

L´absence de pression hydraulique adéquate pendant le remorquage forcé génère du frottement. Dans la 10R80, les points de vulnérabilité incluent :

• Bagues et Roulements : L´arbre de sortie de la transmission, en tournant, force la rotation des composants internes. Sans la pression du fluide agissant comme couche hydrodynamique et dissipateur de chaleur, les bagues et les roulements subissent une usure par contact métal-métal.

 Embrayages (Clutch Packs) : Même lorsque les embrayages sont désengagés, le manque de circulation de fluide exacerbe la chaleur résiduelle. La 10R80 est déjà sujette à des défaillances spécifiques comme l´usure de l´embrayage F ou le glissement du manchon du tambour CDF dans des conditions de stress normales, des problèmes que la surchauffe induite par le remorquage sans lubrification aggrave exponentiellement.

2.3. Limites du Fabricant : Interprétation des Manuels d´Urgence

Le manuel d´entretien du Ford Ranger établit un protocole pour le remorquage d´urgence avec les quatre roues au sol (flat-towing) quelle que soit la configuration du groupe motopropulseur, dans des conditions extrêmement restrictives :

• Vitesse maximale : 56 km/h (35 mph).

• Distance maximale : 80 km (50 mi).

Cette limitation explicite n´est pas une suggestion mais une restriction d´ingénierie. Elle indique que le système de lubrification résiduelle (que ce soit par barbotage ou par le débit minimal de la pompe électrique si elle est active) ne peut tolérer le frottement et la chaleur générés que dans ces conditions limitées.

Si une opération de récupération hors route nécessite de remorquer le véhicule sur 150 km ou à une vitesse supérieure à 56 km/h, la limite de sécurité établie par le fabricant est dépassée. Cela implique que tout remorquage qui excède ces paramètres doit être réalisé avec le groupe motopropulseur mécaniquement isolé, faisant de la déconnexion du cardan le seul protocole sûr pour le remorquage sur longue distance.

III. Déconnexion Stratégique : Différentiel vs. Boîtier de Transfert

 La décision de l´endroit où déconnecter le cardan (différentiel ou boîtier de transfert) sépare une opération sécurisée d´une qui introduit des risques mécaniques et opérationnels sur le terrain.

 3.1. Rôles Différenciés : TC vs. Différentiel

 Il est vital de comprendre les fonctions des composants. Le Boîtier de Transfert (TC) reçoit la puissance de la transmission et la distribue entre les essieux avant et arrière dans les systèmes 4x4 ou AWD. Le Différentiel (Diff), quant à lui, gère la différence de vitesse entre les roues d´un même essieu, facilitant les virages. L´objectif de la déconnexion est d´interrompre la ligne de transmission du mouvement de la roue, isolant à la fois le différentiel et le TC de ce mouvement.

 3.2. La Dangerosité du Yoke Coulissant (Slip Yoke) sur le Boîtier de Transfert

Historiquement, de nombreux véhicules 4x4 utilisent une conception de slip yoke (yoke coulissant) sur l´arbre de sortie du boîtier de transfert. Cette conception permet au cardan de glisser dans et hors du boîtier pour compenser le débattement de la suspension.

La déconnexion du cardan directement à partir d´un boîtier de transfert équipé d´un slip yoke présente deux risques graves sur le terrain :

• Fuite de Fluide : En faisant glisser le yoke hors du boîtier de transfert, le joint dynamique est rompu, ce qui peut entraîner une perte rapide de fluide (ATF ou huile de TC), surtout si le véhicule est en pente. La perte de ce fluide compromet la lubrification du TC.

• Contamination : La cavité exposée devient un point d´entrée potentiel pour le sable, la poussière, la boue ou l´eau pendant le remorquage, contaminant le lubrifiant interne du TC.

 3.3. Avantages de l´Intervention sur la Bride du Pignon du Différentiel

 La pratique la plus efficace et la plus sûre sur le terrain consiste à libérer le cardan à partir de la bride du pignon du différentiel arrière, car la plupart des différentiels utilisent un montage à bride boulonnée (Fixed Yoke/Flange).

 Les avantages opérationnels sont clairs :

• Opération Propre et Sûre : La déconnexion au niveau de la bride du pignon est une opération mécanique simple qui implique le retrait des boulons fixant le cardan. Aucun joint dynamique n´est exposé et il n´y a pas de risque de perte de fluide, car le joint du pignon reste intact dans le différentiel.

• Isolation Totale : Cette méthode garantit que la boîte de vitesses automatique (10R80) et le boîtier de transfert restent complètement immobiles, réduisant le risque de tout dommage rotationnel ou de contamination.

• Accessibilité : Le différentiel arrière est généralement le composant le plus robuste et le plus accessible pour effectuer la manœuvre dans des conditions de récupération difficiles.

 IV. Analyse Critique de la Position Neutre (Neutral Tow Mode)

Bien que le Ford Ranger propose un mode de remorquage neutre contrôlé électroniquement, ce système ne doit pas être considéré comme un substitut à la déconnexion mécanique dans un environnement de récupération.

4.1. Fonction et Exigences d´Activation Électronique du Neutral Tow

Dans les véhicules équipés du boîtier de transfert électronique, l´activation du mode de remorquage quatre roues au sol (four-wheel-down towing ou Neutral Tow) nécessite une séquence précise. Généralement, cela implique d´avoir le contact en position ACC ou ON (sans démarrer le moteur) et d´utiliser le tableau de bord pour initier la séquence, en la maintenant enfoncée jusqu´à ce que le véhicule confirme le message : NEUTRAL TOW ENABLED LEAVE IN N (Remorquage Neutre Activé, Laissez en N).

Ce mode active en interne un mécanisme de désengagement au sein du boîtier de transfert, séparant l´entrée de l´arbre de sortie, ce qui, en théorie, arrête la rotation des composants internes.

4.2. Limites de Sécurité et Contexte Européen du Wildtrak 2.0

 La dépendance à une commande électronique est le point faible du mode Neutral Tow dans des situations extrêmes :

• Dépendance Électrique : Si le véhicule a subi une panne électrique sévère ou une défaillance dans la logique du boîtier de transfert, le système Neutral Tow pourrait être impossible à activer.

• Configuration Européenne Part-Time : Il est fondamental de souligner que le Ford Ranger Wildtrak 2.0 (version européenne, avec transmission part-time) n´est souvent pas équipé du mode Neutral Tow électronique. Cette fonctionnalité est plus associée aux versions à traction intégrale permanente (Full-Time 4WD), comme les modèles V6 plus avancés.

Implication pour le Protocole : La forte probabilité que le Wildtrak 2.0 soit dépourvu de ce mode électronique élève la déconnexion mécanique à une nécessité opérationnelle primaire. La seule option pour protéger la boîte 10R80 pendant le remorquage sur longue distance est la déconnexion physique du cardan.

V. Protocole de Terrain : Déconnexion Sécurisée du Cardan Arrière

 La procédure de déconnexion du cardan doit être exécutée avec précision pour garantir la sécurité pendant le remorquage et éviter les problèmes de vibration lors du réassemblage.

5.1. Sécurité, Stabilisation et Outils Essentiels

Avant toute intervention, la sécurité est primordiale. Le véhicule doit être immobilisé avec la transmission en Park (P), le frein de stationnement appliqué et, si possible, avec des cales sous les roues opposées à l´essieu de travail.

Les outils essentiels comprennent :

• Équipement de levage robuste (cric bouteille ou Hi-Lift avec base).

• Supports d´essieu (chandelles).

• Jeu de clés à cliquet et douilles ou clés fixes (généralement 13 mm à 15 mm pour les boulons de bride).

• Marqueur de peinture ou pointeau pour l´indexage.

• Clé dynamométrique pour le réassemblage.

• Sangles souples ou fil métallique résistant pour sécuriser le cardan.

5.2. La Procédure de Marquage de Phase (Indexing) : Garantie de l´Équilibre Dynamique

Avant de retirer tout boulon, la position relative entre la bride du cardan (où se situe la croisillon) et la bride du pignon du différentiel doit être marquée.

La nécessité technique de cette étape est critique : les ensembles de cardan sont équilibrés dynamiquement en usine. Si le cardan est réinstallé hors phase, des vibrations harmoniques sévères seront introduites, qui seront ressenties à vitesse. Au moins deux points de référence opposés doivent être marqués sur la bride pour garantir le bon alignement lors de la réinstallation.

5.3. Desserrage, Extraction et Manipulation de l´Arbre

Il faut procéder au desserrage des quatre (ou plus) boulons qui fixent le cardan à la bride du différentiel. Un desserrage progressif et uniforme est recommandé. Une fois les boulons et les plaques de retenue retirés, le cardan peut être séparé de la bride du pignon. Si la bride est très ajustée, un coup sec avec un maillet en caoutchouc ou un petit levier peut aider à la libérer.

Si le Ranger utilise un cardan en deux parties, seule la section arrière doit être libérée et manipulée.

5.4. Sécurisation et Fixation de l´Arbre de Cardan

Une fois séparé, l´arbre doit être pivoté soigneusement et fixé solidement au châssis ou au longeron du véhicule. Il est crucial d´utiliser des sangles souples ou des fils métalliques de haute résistance qui ne coupent ni n´endommagent le revêtement du châssis ni le cardan lui-même.

Une vérification manuelle finale doit être effectuée :

• Vérifier que la bride du pignon du différentiel tourne librement, confirmant que l´arbre de transmission est déconnecté.

• Vérifier que le cardan sécurisé ne frotte pas contre l´échappement, les conduites de frein, les capteurs ABS ou tout autre composant mobile pendant le remorquage.

VI. Protocole Étendu : Remorquage en Mode 4x4 Engagé (4H, 4L, 4A)

 Le scénario le plus risqué en récupération est lorsque le véhicule s´arrête avec le boîtier de transfert (TC) connecté en mode 4x4 (4H, 4L ou 4A, si applicable). Dans cette situation, le mouvement des deux essieux fera tourner les composants internes du boîtier de transfert et, par extension, l´arbre de sortie de la transmission 10R80.

6.1. La Nécessité de l´Isolation Double

Si le boîtier de transfert est bloqué ou enclenché dans un mode 4x4 et ne peut pas passer en 2H ou Neutre (N), la rotation des roues avant et arrière transmettra le mouvement au TC. Par conséquent, le protocole exige la déconnexion du cardan du différentiel sur les deux essieux.

• Essieu Arrière (Mandatoire) : La déconnexion du cardan arrière est essentielle pour protéger l´arbre de sortie de la boîte de vitesses automatique (10R80) et la partie arrière du boîtier de transfert, où la rotation peut être sévère.

• Essieu Avant (Conditionnel) : La déconnexion du cardan avant est nécessaire pour isoler le groupe motopropulseur de la rotation forcée du différentiel avant, protégeant ainsi le mécanisme interne du boîtier de transfert.

6.2. Procédure sur l´Essieu Avant

 La procédure de déconnexion sur l´essieu avant est identique à l´arrière :

• Sécurité : Stabiliser et sécuriser le véhicule.

• Marquage (Indexing) : Marquer la phase entre le cardan et la bride du pignon du différentiel avant pour garantir l´alignement futur.

• Extraction : Retirer les boulons qui fixent le cardan à la bride.

• Sécurisation : Pivoter le cardan avant et le fixer solidement au châssis, en s´assurant qu´il ne frotte pas contre la suspension ou le système de direction assistée électrique (EPAS).

Note Critique : Dans le Ford Ranger, le différentiel avant peut disposer d´un système de déconnexion automatique (IWE - Integrated Wheel End). Bien que ce système doive désengager l´arbre de la roue lorsqu´il est en 2H ou si le TC est en Neutre, la seule façon de garantir l´isolation absolue lorsque le TC est bloqué en 4x4 est la déconnexion physique du cardan.

VII. Aspects Critiques du Véhicule : Ford Ranger Wildtrak 2.0 (10R80)

7.1. Identification de l´Essieu Arrière et des Composants

Le Ford Ranger Wildtrak 2.0 (Next-Gen ou T6, selon l´année spécifique en Europe) utilise généralement un essieu arrière robuste. Le montage du cardan sur le différentiel se fait généralement par une bride boulonnée au croisillon, ce qui simplifie la déconnexion.

7.2. Spécifications de Couple pour le Réassemblage

Le réassemblage ne doit pas être effectué sans clé dynamométrique. La spécification de couple est critique. Un serrage incorrect (excessif ou insuffisant) peut entraîner la défaillance des boulons, leur desserrage par vibration ou des dommages à la bride du pignon.

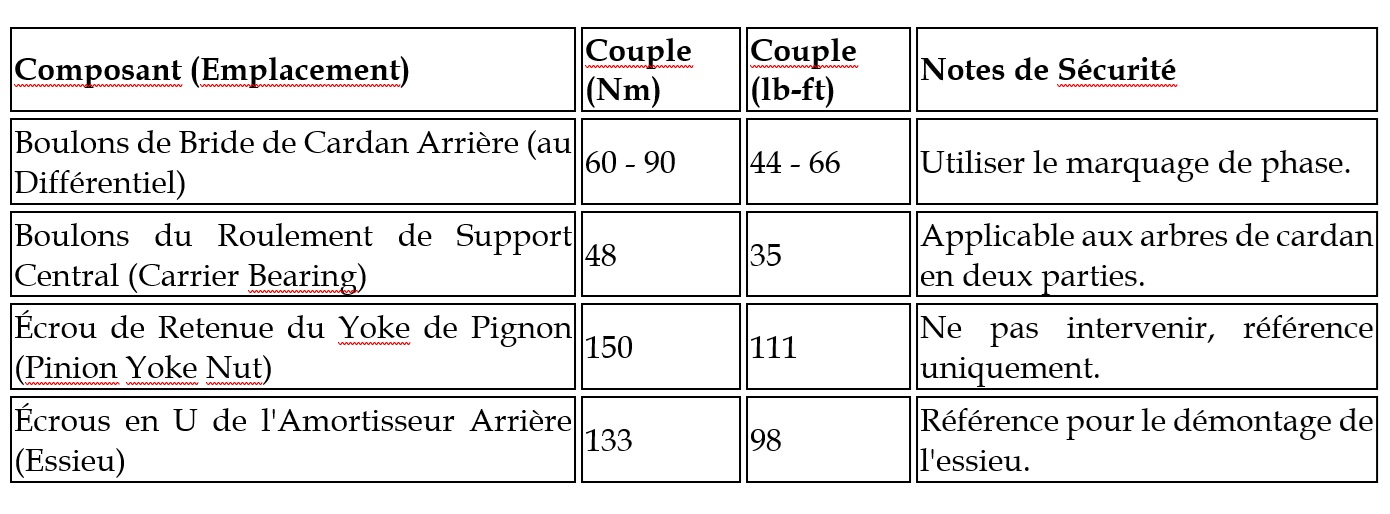

Pour l´exécution les couples de serrage de référence suivants doivent être utilisés pour le réassemblage et d´autres composants du groupe motopropulseur sur le Ford Ranger :

L´écrou de retenue du yoke de pignon, avec un couple de 150 Nm, est significativement plus élevé que les boulons de bride, ce qui souligne que la déconnexion doit être effectuée au niveau de la bride (60–90 Nm) et non en tentant de démonter le pignon complet.

VIII. Direction Assistée Électrique (EPAS) et Verrouillage de Colonne

Un défi fréquent dans le remorquage de véhicules modernes en panne totale est la gestion de la Direction Assistée Électrique (EPAS), qu´utilise le Ranger Wildtrak 2.0.

8.1. Fonctionnement du Système EPAS sans Énergie Électrique

Le système EPAS nécessite de l´énergie électrique pour actionner le moteur qui fournit l´assistance au braquage. Lorsque la batterie est épuisée ou que le système électrique est inactif, l´assistance disparaît. Bien que le volant puisse être tourné, la résistance est extrêmement élevée, rendant la manœuvre précise difficile ou impossible, surtout si le véhicule est encastré.

8.2. Le Danger du Verrouillage Antivol

Le risque principal n´est pas seulement le manque d´assistance, mais l´activation du verrouillage antivol de la colonne de direction. Il s´agit d´un mécanisme physique qui s´active lorsque le contact est coupé ou que la clé est retirée. Si le véhicule se retrouve sans batterie et que le verrouillage est actif, le volant devient complètement immobile.

Traîner un véhicule avec la direction verrouillée, même si ce n´est que pour le manœuvrer sur une plateforme de remorquage, est extrêmement dangereux et garantit des dommages majeurs, non seulement au système de direction, mais aussi aux composants de la suspension et potentiellement à la carrosserie.

8.3. Solution Critique : Utilisation d´un Booster ou d´une Batterie Auxiliaire (12V)

La gestion de l´EPAS lors d´un sauvetage moderne fait de la procédure de remorquage un acte électromécanique.

Le protocole de terrain exige que l´opérateur de sauvetage dispose d´un booster 12V ou d´une batterie auxiliaire. En connectant l´alimentation, le contact doit être mis en position ACC ou ON (sans démarrer le moteur). Cette simple étape alimente le circuit de contact, libérant le verrouillage de la colonne de direction et permettant au volant de tourner librement (quoique sans assistance).

Il faut éviter strictement de traîner le véhicule sans libérer le verrouillage ou de tenter de tourner le volant en appliquant une force excessive sans assistance, car cela pourrait endommager les capteurs de couple de la crémaillère électrique, entraînant une réparation très coûteuse. La capacité de restaurer temporairement la direction assistée est une exigence incontournable pour un remorquage en toute sécurité.

IX. Conclusions et Recommandations

La récupération hors route d´un Ford Ranger Wildtrak 2.0 avec transmission automatique 10R80 exige une rigueur technique supérieure à celle suggérée par les protocoles de remorquage d´urgence sur courte distance.

La preuve d´ingénierie concernant la dépendance de la transmission 10R80 à la pompe hydraulique actionnée par le moteur, et l´incapacité de la pompe électrique auxiliaire à compenser cette déficience pendant le remorquage, établit que l´isolation du groupe motopropulseur est obligatoire pour la sécurité de l´unité.

La déconnexion du cardan à la bride du pignon du différentiel est confirmée comme la méthode la plus sûre. Elle surmonte les lacunes opérationnelles du travail sur le boîtier de transfert (risque de fuite et de contamination par slip yoke) et, face à l´absence probable du mode Neutral Tow sur les versions 2.0 européennes, elle devient la seule mesure de sécurité mécanique totale.

Recommandations Finales

• Isolation Mécanique Totale : Toujours déconnecter le cardan arrière du différentiel pour tout remorquage dépassant les limitations du fabricant (56 km/h ou 80 km).

• Double Déconnexion en 4x4 Coincé : Si le véhicule est coincé avec le boîtier de transfert bloqué en mode 4x4 (4H, 4L, 4A), il est indispensable de déconnecter les cardans des deux essieux (avant et arrière).

• Protocole de Phase : Marquer rigoureusement la position du cardan sur la bride du différentiel pour garantir l´équilibre dynamique lors du réassemblage, prévenant les vibrations futures.

• Gestion Électrique EPAS : Toujours assurer une alimentation électrique auxiliaire 12V (booster) pour libérer le verrouillage de la colonne de direction et permettre la maniabilité du véhicule pendant le remorquage ou le chargement.

• Utilisation du Couple : Réinstaller les boulons de cardan et de roulement central avec une clé dynamométrique et appliquer les couples de serrage corrects (60–90 Nm pour les boulons de bride).

X. Généralisation du Protocole : Applicabilité à d´Autres Plateformes 4x4 (Hilux, Land Cruiser, Bronco)

Le protocole de remorquage dérivé de l´architecture de la transmission Ford 10R80 est, en substance, un principe universel d´ingénierie applicable à la grande majorité des véhicules 4x4 et des pick-up modernes équipés de boîtes automatiques conventionnelles.

10.1. Le Principe Universel de la Transmission Automatique

La règle d´or pour la protection de la transmission automatique (AT) — que la lubrification dépend du débit de la pompe principale actionnée par le moteur — est applicable à pratiquement toutes les AT à convertisseur de couple sur le marché, y compris :

• Toyota Hilux (et Fortuner) : Ils utilisent des transmissions automatiques (souvent dérivées d´Aisin, comme l´AC60 ou des variantes plus récentes) qui fonctionnent selon le même principe hydraulique. Le remorquage de l´Hilux avec le moteur éteint sans déconnexion du cardan entraînerait des dommages graves aux engrenages et aux roulements de la boîte. La déconnexion au différentiel arrière est la pratique standard sur le terrain.

• Toyota Land Cruiser Prado (Série 250) : Malgré sa plus grande sophistication et son utilisation probable d´une boîte automatique haute performance couplée à un système Full-Time 4WD (qui nécessite bien un mode Neutre dans son boîtier de transfert), le risque de défaillance électronique ou de lubrification est identique. La déconnexion du cardan fournit l´isolation physique nécessaire que les systèmes électroniques (comme le mode Neutre) ne peuvent garantir à 100 %.

• Ford Bronco : Le Bronco (sauf le modèle Sport) utilise des transmissions de la famille 10R (10R60 ou 10R80/10R100) et partage la même logique de groupe motopropulseur avec le Ranger et le F-150. Par conséquent, le protocole de déconnexion pour protéger la boîte est une exigence identique et absolue.

 10.2. Critères d´Applicabilité du Protocole

 Pour déterminer si ce protocole est applicable à tout autre véhicule (ancien ou neuf), deux critères clés doivent être évalués :

• Type de Transmission : Si le véhicule utilise une transmission automatique à convertisseur de couple et ne possède pas de pompe auxiliaire dimensionnée pour le débit de lubrification à vitesse de route (ce qui est presque universel), la déconnexion est nécessaire pour les remorquages sur longue distance ou à haute vitesse.

• Point de Déconnexion : Si le boîtier de transfert utilise un slip yoke (yoke coulissant), la déconnexion doit toujours être effectuée à la bride du pignon du différentiel pour éviter les fuites et la contamination du fluide du transfert. Si le véhicule est remorqué alors qu´il est engagé en 4x4, la déconnexion du cardan doit être double (avant et arrière) sur toute plateforme pour protéger le boîtier de transfert.

 En conclusion, ce protocole est la méthodologie de base de sauvetage 4x4 pour protéger les groupes motopropulseurs automatiques modernes. Son adoption garantit la sécurité mécanique du composant le plus vulnérable et le plus coûteux du véhicule.
