Protocolo de Remolque para 4x4 Automáticos: Desconexión del Cardán en la Brida del Diferencial (Estudio del Ford Ranger Wildtrak 2.0 con Transmisión 10R80)

I. Introducción: La Imperatividad del Aislamiento Drivetrain

La recuperación de un vehículo 4x4 inmovilizado en terrenos complejos, como barrizales o pendientes rocosas, trasciende la simple aplicación de fuerza de arrastre. Para el propietario de un vehículo moderno con transmisión automática (AT), especialmente aquellos diseñados para uso dual como el Ford Ranger Wildtrak 2.0, el remolque sin las precauciones adecuadas conlleva un riesgo catastrófico para el tren de potencia.

1.1. Contexto: Por qué el remolque en campo no es un procedimiento estándar

Es fundamental diferenciar las categorías de remolque. El remolque de emergencia, definido por el fabricante, suele ser un procedimiento de corto alcance y baja velocidad. La recuperación off-road o el remolque de larga distancia, sin embargo, exigen un protocolo distinto.

El error conceptual más frecuente entre los aficionados es asumir que la posición Neutral (N) en la caja de cambios o en la caja transfer ofrece una seguridad mecánica total. Si bien esto puede ser suficiente para mover el vehículo unos pocos metros, no es un sustituto del aislamiento mecánico. Los sistemas automáticos dependen de la lubricación activa, y cualquier giro forzado del eje motriz en ausencia de esta presión hidráulica debe considerarse una negligencia. La única manera de garantizar la integridad de la transmisión durante un arrastre prolongado o a velocidad es mediante la desconexión física del eje propulsor.

1.2. El Riesgo Oculto: Transmisiones Automáticas (AT) y el Engaño de la Posición Neutral

A diferencia de las transmisiones manuales, que a menudo utilizan la rotación de los engranajes internos (lubricación por salpicadura) para mover el aceite y lubricar los cojinetes, las AT modernas operan bajo un estricto control de presión hidráulica. Esta presión es generada por una bomba de aceite para lubricar cojinetes, bujes y enfriar los paquetes de embrague.

La tesis central de cualquier protocolo de remolque es que la rotación forzada del eje de salida de la transmisión (conectado al cardán) cuando el motor está apagado provoca un desgaste inmediato y grave. Los elementos internos, al girar a velocidad de carretera sin la película protectora y refrigerante del fluido a presión, sufren sobrecalentamiento y fricción metálica. Por lo tanto, el experimentado siempre buscará aislar completamente la fuente de movimiento rotacional (el eje motriz) del cuerpo de la transmisión.

II. Fundamentos de Ingeniería: El Dilema de la Lubricación en la Transmisión 10R80

El Ford Ranger Wildtrak 2.0 (versión europea) utiliza la caja automática Ford 10R80, una unidad sofisticada de diez velocidades compartida con múltiples plataformas Ford y GM.2 Comprender la mecánica de la lubricación de esta unidad es esencial para justificar el protocolo de desconexión.

2.1. Arquitectura de la 10R80: Diseño de Doble Bomba

La transmisión 10R80, como muchas cajas modernas, depende de un sistema de lubricación complejo que incluye dos componentes principales:

La Bomba Principal (Mecánica): Esta bomba, crucial para la lubricación y la gestión de la presión hidráulica que aplica los embragues, está accionada directamente por el motor, a través del eje de entrada (conectado al convertidor de par). Cuando el motor se apaga, esta bomba cesa su funcionamiento, eliminando el caudal de alta presión necesario.

La Bomba Auxiliar (Eléctrica): La 10R80 está equipada con una bomba eléctrica auxiliar, estratégicamente ubicada, a menudo cerca del cárter o en la parte trasera de la carcasa, dependiendo de la versión. Este componente existe para mantener la presión de fluido mínima durante las funciones de ahorro de combustible, como los sistemas "Start/Stop" en ralentí.

El análisis de ingeniería demuestra que la bomba auxiliar no es capaz de sostener la transmisión durante el remolque. Su diseño está orientado a un caudal y presión bajos, suficientes solo para mantener los embragues listos para el reenganche tras una parada breve del motor. No está dimensionada ni diseñada para proporcionar la refrigeración o el flujo volumétrico requerido para lubricar adecuadamente todo el tren de engranajes planetarios, cojinetes de soporte y bujes, que giran a velocidades equivalentes a 80 km/h en carretera. La dependencia de la bomba mecánica principal, inactiva cuando el motor está apagado, valida de forma absoluta la necesidad de la desconexión física del tren de potencia.

2.2. Falla de Lubricación Hidráulica: Análisis de Sobrecarga Térmica

La ausencia de presión hidráulica adecuada durante el remolque forzado genera fricción. En la 10R80, los puntos de vulnerabilidad incluyen:

Bujes y Cojinetes: El eje de salida de la transmisión, al girar, fuerza la rotación de los componentes internos. Sin la presión del fluido que actúa como capa hidrodinámica y disipador de calor, los bujes y cojinetes sufren desgaste por contacto metal-metal.


Embragues (Clutch Packs): Aunque los embragues estén desenganchados, la falta de circulación de fluido exacerba el calor residual. La 10R80 ya es propensa a fallos específicos como el desgaste del embrague o el deslizamiento del manguito del tambor CDF bajo condiciones normales de estrés, problemas que el sobrecalentamiento inducido por remolque sin lubricación agrava exponencialmente.


2.3. Límites del Fabricante: Interpretación de los Manuales de Emergencia

El manual de servicio del Ford Ranger establece un protocolo para el remolque de emergencia con las cuatro ruedas en el suelo (flat-towing), independientemente de la configuración del tren de potencia, bajo condiciones extremadamente restrictivas.

Las condiciones oficiales son:

   * Velocidad máxima: 56 km/h (35 mph).
   * Distancia máxima: 80 km (50 mi).

Esta limitación explícita no es una sugerencia, sino una restricción de ingeniería. Indica que el sistema de lubricación residual (ya sea por salpicadura o por el mínimo flujo de la bomba eléctrica si estuviera activa) solo puede tolerar la fricción y el calor generados en estas condiciones limitadas.

Si una operación de recuperación en campo requiere remolcar el vehículo 150 km o a una velocidad superior a 56 km/h, se está superando el límite de seguridad establecido por el fabricante. Esto implica que cualquier remolque que exceda estos parámetros debe realizarse con el tren de potencia mecánicamente aislado, convirtiendo la desconexión del cardán en el único protocolo seguro para el remolque de larga distancia.

III. Disconexión Estratégica: Diferencial vs. Caja Transfer

La decisión de dónde desconectar el cardán (diferencial o caja transfer) separa una operación segura de una que introduce riesgos mecánicos y operacionales en campo.

3.1. Roles Diferenciados: TC vs. Diferencial

Es vital entender las funciones de los componentes. La Caja Transfer (TC) recibe potencia de la transmisión y la distribuye entre los ejes delantero y trasero en sistemas 4x4 o AWD. El Diferencial (Diff), por su parte, gestiona la diferencia de velocidad entre las ruedas de un mismo eje, facilitando los giros. El objetivo de la desconexión es interrumpir la línea de transmisión del movimiento de la rueda, aislando tanto el diferencial como la TC de ese movimiento.

3.2. La Peligrosidad del Yugo Deslizante (Slip Yoke) en la Transfer Case

Históricamente, muchos vehículos 4x4 utilizan un diseño de slip yoke (yugo deslizante) en el eje de salida de la caja transfer. Este diseño permite que el cardán se deslice dentro y fuera de la caja para compensar el recorrido de la suspensión.

La desconexión del cardán directamente desde una caja transfer equipada con slip yoke presenta dos riesgos graves en campo:

Fuga de Fluido: Al deslizar el yugo fuera de la caja transfer, se rompe el sello dinámico, lo que puede provocar la pérdida rápida de fluido (ATF o aceite de TC), especialmente si el vehículo se encuentra en pendiente. La pérdida de este fluido compromete la lubricación de la TC.

Contaminación: La cavidad expuesta se convierte en un punto de entrada potencial para arena, polvo, barro o agua durante el remolque, contaminando el lubricante interno de la TC.12


3.3. Ventajas de la Intervención en la Brida del Piñón del Diferencial

La práctica más eficaz y segura en campo consiste en liberar el cardán desde la brida del piñón del diferencial trasero, ya que la mayoría de los diferenciales utilizan un montaje de brida atornillada (Fixed Yoke/Flange).

Las ventajas operacionales son claras:

* Operación Limpia y Segura: La desconexión en la brida del piñón es una operación mecánica simple que implica retirar los pernos que fijan el cardán. No se expone ningún sello dinámico ni hay riesgo de pérdida de fluido, ya que el sello del piñón permanece intacto en el diferencial.

*Aislamiento Total: Este método garantiza que tanto la caja de cambios automática (10R80) como la caja transfer permanezcan completamente inmóviles, reduciendo el riesgo de cualquier daño rotacional o de contaminación.

* Accesibilidad: El diferencial trasero es generalmente el componente más robusto y accesible para realizar la maniobra bajo condiciones difíciles de recuperación.


IV. Análisis Crítico de la Posición Neutral (Neutral Tow Mode)

Si bien la Ford Ranger ofrece un modo de remolque neutral controlado electrónicamente, este sistema no debe considerarse un sustituto de la desconexión mecánica en un entorno de recuperación.

4.1. Función y Requisitos de Activación Electrónica del Neutral Tow

En vehículos equipados con la caja transfer electrónica, la activación del modo de remolque de cuatro ruedas abajo (four-wheel-down towing o Neutral Tow) requiere una secuencia precisa. Generalmente, esto implica tener el encendido en posición ACC u ON (sin arrancar el motor) y utilizar el panel de instrumentos para iniciar la secuencia, manteniéndola pulsada hasta que el vehículo confirme el mensaje: NEUTRAL TOW ENABLED LEAVE IN N (Remolque Neutral Activado, Deje en N).

Este modo activa internamente un mecanismo de desenganche dentro de la caja transfer, separando la entrada del eje de salida, lo que en teoría detiene la rotación de los componentes internos.

4.2. Limitaciones de Seguridad y Contexto Europeo del Wildtrak 2.0

La dependencia de un comando electrónico es el punto débil del modo Neutral Tow en situaciones extremas:

Dependencia Eléctrica: Si el vehículo ha sufrido un fallo eléctrico severo o un fallo en la lógica de la caja transfer, el sistema de Neutral Tow podría ser imposible de activar.

Configuración Europea Part-Time: Es fundamental destacar que el Ford Ranger Wildtrak 2.0 (versión europea, con tracción part-time) no suele estar equipado con el modo Neutral Tow electrónico. Esta característica está más asociada a las versiones de tracción total permanente (Full-Time 4WD), como los modelos V6 más avanzados.

Implicación para el Protocolo: La alta probabilidad de que el Wildtrak 2.0 carezca de este modo electrónico eleva la desconexión mecánica a una necesidad operativa primaria. La única opción para proteger la caja 10R80 durante el remolque de larga distancia es la desconexión física del cardán.

V. Protocolo de Campo: Desconexión Segura del Cardán Trasero

El procedimiento de desconexión del cardán debe ejecutarse con precisión para garantizar la seguridad durante el remolque y evitar problemas de vibración en el reensamblaje.

5.1. Seguridad, Estabilización y Herramientas Esenciales

Antes de cualquier intervención, la seguridad es primordial. El vehículo debe estar inmovilizado con la transmisión en Park (P), el freno de estacionamiento aplicado y, si es posible, con cuñas en las ruedas opuestas al eje de trabajo.

Las herramientas esenciales incluyen:

   * Equipo de elevación robusto (gato de botella o Hi-Lift con base).

    * Soportes de eje (caballetes).

    * Juego de llaves de carraca y tubos o llaves fijas (generalmente 13 mm a 15 mm para los pernos de brida).

    * Marcador de pintura o punzón para el indexado.

    * Llave dinamométrica para el reensamblaje.

    * Cinchas o alambre blando resistente para asegurar el cardán.

5.2. El Procedimiento de Marcado de Fase (Indexing): Garantizando el Balance Dinámico

Antes de retirar cualquier perno, se debe marcar la posición relativa entre la brida del cardán (donde se ubica la cruceta) y la brida del piñón del diferencial.

La necesidad técnica de este paso es crítica: los conjuntos de cardán se balancean dinámicamente en fábrica. Si el cardán se reinstala fuera de fase (desfasado), se introducirán vibraciones armónicas severas que se sentirán a velocidad. Se deben marcar al menos dos puntos de referencia opuestos en la brida para garantizar la correcta alineación durante la reinstalación.

5.3. Aflojamiento, Extracción y Manejo del Eje

Se procede a aflojar los cuatro (o más) pernos que sujetan el cardán a la brida del diferencial. Es recomendable un aflojamiento progresivo y uniforme. Una vez retirados los pernos y las placas de retención, el cardán puede separarse de la brida del piñón. Si la brida está muy ajustada, un golpe seco con un mazo de goma o una pequeña palanca puede ayudar a liberarla.

Si el Ranger utiliza un cardán de dos piezas, solo la sección trasera debe ser liberada y manipulada.

5.4. Aseguramiento y Fijación del Eje Cardán

Una vez separado, el árbol debe ser pivotado cuidadosamente y asegurado firmemente al chasis o al larguero del vehículo. Es crucial utilizar cinchas o alambres blandos de alta resistencia que no corten ni dañen el recubrimiento del chasis ni el propio cardán.

Se debe realizar una verificación final manual:

* Comprobar que la brida del piñón del diferencial gira libremente, confirmando que el eje propulsor está desconectado.


* Verificar que el cardán asegurado no roza con el escape, las líneas de freno, los sensores ABS o cualquier otro componente móvil durante el remolque.


VI. Protocolo Ampliado: Remolque en Modo 4x4 Enganchado (4H, 4L, 4A)

El escenario más arriesgado en la recuperación es cuando el vehículo se detiene con la caja transfer (TC) conectada en modo 4x4 (4H, 4L o 4A, si aplica). En esta situación, el movimiento de ambos ejes rotará los componentes internos de la caja transfer y, por extensión, el eje de salida de la transmisión 10R80.

6.1. La Necesidad del Doble Aislamiento

Si la caja transfer se ha quedado bloqueada o trabada en un modo 4x4 y no puede cambiar a 2H o Neutral (N), la rotación de las ruedas delanteras y traseras transmitirá movimiento a la TC. Por lo tanto, el protocolo exige la desconexión del cardán del diferencial en ambos ejes.

Eje Trasero (Mandatorio): La desconexión del cardán trasero es esencial para proteger el eje de salida de la caja de cambios automática (10R80) y la parte trasera de la caja transfer, donde la rotación puede ser severa.

Eje Delantero (Condicional): La desconexión del cardán delantero es necesaria para aislar el tren de potencia de la rotación forzada del diferencial delantero, protegiendo así el mecanismo interno de la caja transfer.

6.2. Procedimiento en el Eje Delantero

El procedimiento de desconexión en el eje delantero es idéntico al trasero:

* Seguridad: Estabilizar y asegurar el vehículo.

* Marcado (Indexing): Marcar la fase entre el cardán y la brida del piñón del diferencial delantero para asegurar la alineación futura.

* Extracción: Retirar los pernos que fijan el cardán a la brida.

* Aseguramiento: Pivotar el cardán delantero y asegurarlo firmemente al chasis, asegurándose de que no roce con la suspensión ni con el sistema de dirección eléctrica (EPAS).


Nota Crítica: En el Ford Ranger, el diferencial delantero puede contar con un sistema de desconexión automático (IWE - Integrated Wheel End). Aunque este sistema debería desenganchar el eje de la rueda cuando está en 2H o si la TC está en Neutral, la única manera de garantizar el aislamiento absoluto cuando la TC está trabada en 4x4 es la desconexión física del cardán.

VII. Aspectos Críticos del Vehículo: Ford Ranger Wildtrak 2.0 (10R80)

7.1. Identificación del Eje Trasero y Componentes

El Ford Ranger Wildtrak 2.0 (Next-Gen o T6, dependiendo del año específico en Europa) generalmente utiliza un eje trasero robusto. El montaje del cardán en el diferencial suele ser mediante una brida atornillada a la cruceta, lo que simplifica la desconexión.

7.2. Especificaciones de Torque para Reensamblaje

El reensamblaje no debe realizarse sin una llave dinamométrica. La especificación de torque es crítica. El borrador sugería un rango de 60 a 90 Nm, que es un rango operativo razonable para pernos de brida de eje de este tamaño.21 Un apriete incorrecto (excesivo o insuficiente) puede llevar al fallo de los pernos, a que se aflojen por vibración o a daños en la brida del piñón.

Para la ejecución se deben utilizar los siguientes pares de apriete de referencia para el reensamblaje y otros componentes del tren de potencia en el Ford Ranger:

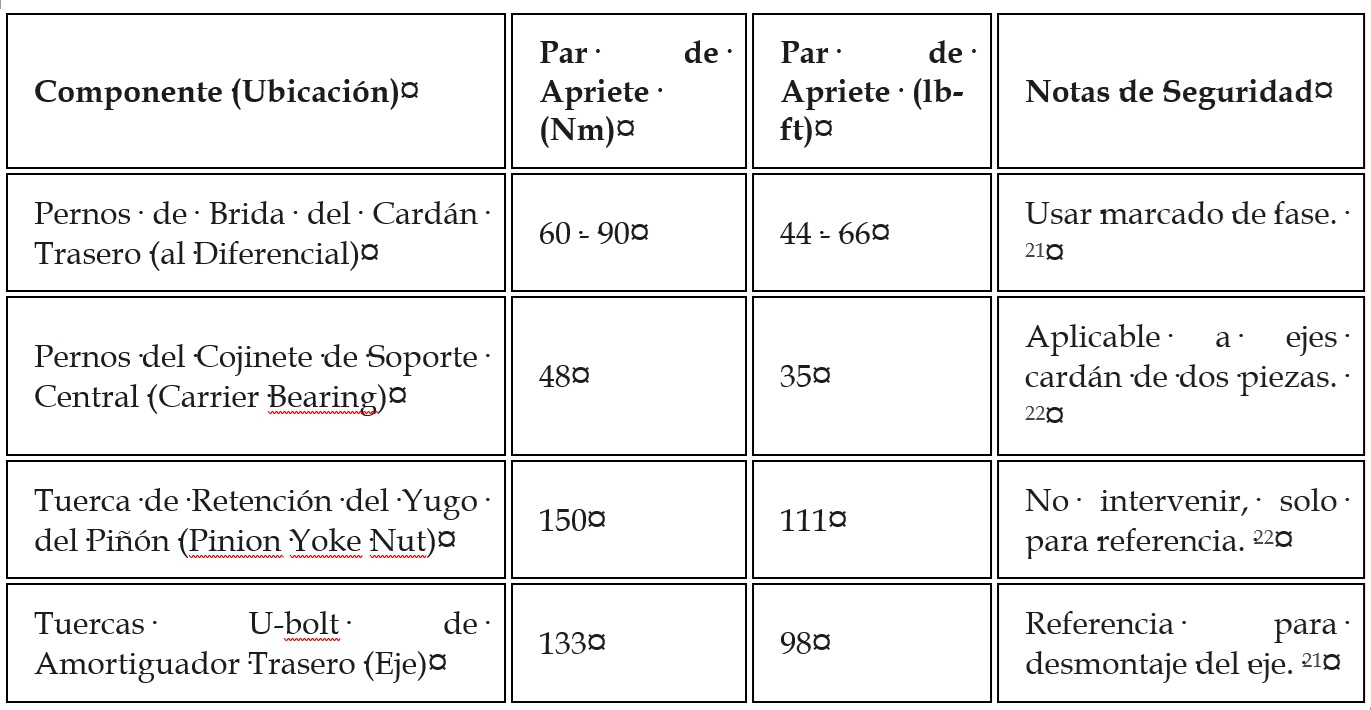

Pares de Apriete Referenciales para Componentes de Transmisión del Ford Ranger

VIII. Dirección Asistida Eléctrica (EPAS) y Bloqueo de Columna

Un desafío frecuente en el remolque de vehículos modernos con avería total es la gestión de la dirección asistida eléctrica (EPAS), que utiliza la Ranger Wildtrak 2.0.23

8.1. Funcionamiento del Sistema EPAS sin Energía Eléctrica

El sistema EPAS, que sustituye a la dirección asistida hidráulica tradicional, requiere energía eléctrica para accionar el motor que proporciona asistencia al giro. Cuando la batería está agotada o el sistema eléctrico está inactivo, la asistencia desaparece. Aunque el volante puede girarse, la resistencia es extremadamente alta, dificultando o imposibilitando la maniobra precisa, especialmente si el vehículo está encajado.

8.2. El Peligro del Bloqueo Antirrobo

El riesgo principal no es solo la falta de asistencia, sino la activación del bloqueo antirrobo de la columna de dirección. Este es un mecanismo físico que se activa cuando el encendido se apaga o se retira la llave. Si el vehículo se queda sin batería y el bloqueo está activo, el volante queda completamente inmóvil.

Arrastrar un vehículo con la dirección bloqueada, aunque sea solo para maniobrarlo sobre una plataforma de remolque, es extremadamente peligroso y garantiza daños mayores, no solo al sistema de dirección sino a componentes de la suspensión y potencialmente a la carrocería.

8.3. Solución Crítica: Uso de Booster o Batería Auxiliar (12V)

La gestión del EPAS en un rescate moderno convierte el procedimiento de remolque en un acto electromecánico.

El protocolo de campo requiere que el operador de rescate disponga de un booster de 12V o una batería auxiliar. Al conectar la alimentación, se debe poner el contacto en posición ACC u ON (sin arrancar el motor). Este simple paso energiza el circuito de encendido, liberando el bloqueo de la columna de dirección y permitiendo que el volante gire libremente (aunque sin asistencia).

Se debe evitar terminantemente arrastrar el vehículo sin liberar el bloqueo o intentar girar el volante aplicando fuerza excesiva sin asistencia, ya que esto podría dañar los sensores de par de la cremallera eléctrica, resultando en una reparación muy costosa. La capacidad de restaurar temporalmente la dirección asistida es un requisito ineludible para el remolque seguro.

IX. Conclusiones y Recomendaciones

La recuperación en campo de un Ford Ranger Wildtrak 2.0 con transmisión automática 10R80 exige un rigor técnico superior al que sugieren los protocolos de remolque de emergencia de corta distancia.

La evidencia de ingeniería sobre la dependencia de la transmisión 10R80 de la bomba hidráulica accionada por el motor, y la incapacidad de la bomba eléctrica auxiliar para compensar esta deficiencia durante el remolque, establece que el aislamiento del tren de potencia es obligatorio para la seguridad de la unidad.

La desconexión del cardán en la brida del piñón del diferencial se confirma como el método más seguro. Supera las deficiencias operacionales de trabajar en la caja transfer (riesgo de fuga y contaminación por slip yoke) y, ante la probable ausencia del Neutral Tow Mode en las versiones 2.0 europeas, se convierte en la única medida de seguridad mecánica total.

Recomendaciones Finales:

* Aislamiento Mecánico Total: Siempre desconectar el cardán trasero del diferencial para cualquier remolque que exceda las limitaciones del fabricante (56 km/h o 80 km).

*Doble Desconexión en 4x4 Atascado: Si el vehículo se ha quedado atascado con la caja transfer bloqueada en modo 4x4 (4H, 4L, 4A), es imprescindible desconectar los cardanes de ambos ejes (delantero y trasero).

* Protocolo de Fase: Marcar rigurosamente la posición del cardán en la brida del diferencial para garantizar el balance dinámico en el reensamblaje, previniendo vibraciones futuras.

* Gestión Eléctrica EPAS: Asegurar siempre el suministro de energía auxiliar de 12V (booster) para liberar el bloqueo de la columna de dirección y permitir la maniobrabilidad del vehículo durante el remolque o la carga.

* Uso de Torque: Reinstalar los pernos del cardán y del cojinete central con una llave dinamométrica y aplicar los pares de apriete correctos (60–90 Nm para los pernos de brida).


X. Generalización del Protocolo: Aplicabilidad a Otras Plataformas 4x4 (Hilux, Land Cruiser, Bronco)

El protocolo de remolque derivado de la arquitectura de la transmisión Ford 10R80 es, en esencia, un principio universal de ingeniería aplicable a la gran mayoría de vehículos 4x4 y pickups modernos con cajas automáticas convencionales.

10.1. El Principio Universal de la Transmisión Automática

La regla de oro para la protección de la transmisión automática (AT) —que la lubricación depende del caudal de la bomba principal accionada por el motor— es aplicable a prácticamente todas las AT de convertidor de par en el mercado, incluyendo:

Toyota Hilux (y Fortuner): Utilizan transmisiones automáticas (a menudo derivadas de Aisin, como la AC60 o variantes más recientes) que operan bajo el mismo principio hidráulico. El remolque de la Hilux con el motor apagado sin desconexión del cardán resultaría en daños graves a los engranajes y cojinetes de la caja. La desconexión en el diferencial trasero es la práctica estándar en campo.

Toyota Land Cruiser Prado (Serie 250): A pesar de su mayor sofisticación y de utilizar probablemente una caja automática de alto rendimiento acoplada a un sistema Full-Time 4WD (que sí requiere un modo Neutral en su caja transfer), el riesgo de fallo electrónico o de lubricación es idéntico. La desconexión del cardán proporciona el aislamiento físico necesario que los sistemas electrónicos (como el modo Neutral) no pueden garantizar al 100%.


Ford Bronco: El Bronco (excepto el modelo Sport) utiliza transmisiones de la familia 10R (10R60 o 10R80/10R100) y comparte la misma lógica de tren de potencia con la Ranger y la F-150.7 Por lo tanto, el protocolo de desconexión para proteger la caja es un requisito idéntico y absoluto.


10.2. Criterios de Aplicabilidad del Protocolo

Para determinar si este protocolo es aplicable a cualquier otro vehículo (antiguo o nuevo), se deben evaluar dos criterios clave:

Tipo de Transmisión: Si el vehículo utiliza una transmisión automática de convertidor de par y no tiene una bomba auxiliar dimensionada para el flujo de lubricación a velocidad de carretera (lo que es casi universal), la desconexión es necesaria para remolques de larga distancia o alta velocidad.


Punto de Desconexión: Si la caja transfer utiliza un yugo deslizante (slip yoke), la desconexión debe realizarse siempre en la brida del piñón del diferencial para evitar fugas y contaminación del fluido de la transfer. Si el vehículo se remolca mientras está enganchado en 4x4, la desconexión del cardán debe ser doble (delantero y trasero) en cualquier plataforma para proteger la caja transfer.


En conclusión, este protocolo es la metodología base de rescate 4x4 para proteger los trenes de potencia automáticos modernos. Adoptarlo garantiza la seguridad mecánica del componente más vulnerable y costoso del vehículo.
